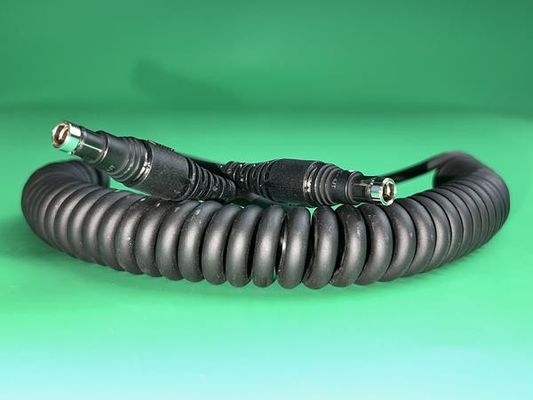

सैन्य EMC परिरक्षण के लिए औद्योगिक केबल ऑटोमोटिव वायर हार्नेस असेंबली

एक TPU जैकेट, EMC परिरक्षण के साथ सैन्य अनुप्रयोगों के लिए एक केबल विधानसभा बनाने,और स्प्रिंग तार में एक मजबूत और विश्वसनीय समाधान डिजाइन करना शामिल है जो संकेत अखंडता बनाए रखते हुए कठोर वातावरण का सामना कर सकता हैयहाँ एक विस्तृत दृष्टिकोण हैः

मुख्य घटक और सामग्री

1. टीपीयू जैकेट:

   • स्थायित्वःटीपीयू (थर्मोप्लास्टिक पॉलीयूरेथेन) अपने उत्कृष्ट घर्षण प्रतिरोध, लचीलापन और यांत्रिक शक्ति के लिए जाना जाता है, जो इसे सैन्य अनुप्रयोगों के लिए आदर्श बनाता है।
   • रासायनिक और पर्यावरणीय प्रतिरोध:टीपीयू तेल, रसायनों और कठोर पर्यावरणीय परिस्थितियों के लिए प्रतिरोधी है, यह सुनिश्चित करता है कि केबल असेंबली सैन्य उपयोग की कठोरता का सामना कर सके।
   • लचीलापन:यह कम तापमान में भी लचीलापन बनाए रखता है, जो फील्ड ऑपरेशन के लिए महत्वपूर्ण है।

2. ईएमसी सुरक्षाः

   • विद्युत चुम्बकीय संगतता (ईएमसी):ईंट केबल को विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो आवृत्ति हस्तक्षेप (आरएफआई) से बचाता है, जिससे यह सुनिश्चित होता है कि सिग्नल बिना बिगड़े प्रसारित हों।
   • ढाल के प्रकार:
     • ब्रैडेड शील्डिंग:अच्छी कवरेज और लचीलापन प्रदान करता है, अधिकांश सैन्य अनुप्रयोगों के लिए उपयुक्त है।
     • पन्नी की परिरक्षणः100% कवरेज प्रदान करता है, उच्च आवृत्ति अनुप्रयोगों के लिए आदर्श जहां पूर्ण ईएमआई सुरक्षा की आवश्यकता होती है।
     • संयोजनःकुछ असेंबली में लचीलापन और प्रदर्शन को संतुलित करने के लिए ब्रीडेड और फोइल दोनों का उपयोग किया जा सकता है।

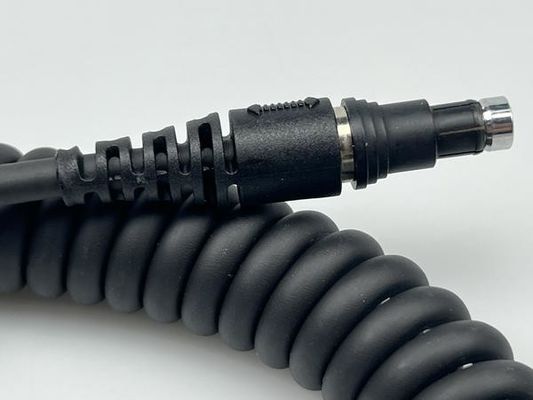

3. स्प्रिंग वायर:

   • सुदृढीकरण:स्प्रिंग वायर केबल को यांत्रिक रूप से मजबूत बनाता है, जिससे यह मोड़ या घुमाव के बाद अपने मूल आकार में लौटने में मदद करता है।यह विशेष रूप से उन अनुप्रयोगों में उपयोगी है जहां केबल को अक्सर आंदोलन या यांत्रिक तनाव के अधीन किया जाता है.
   • स्थायित्वःस्प्रिंग वायर झुकने से बचाता है और कठोर वातावरण में केबल के जीवनकाल को बढ़ाता है।

डिजाइन संबंधी विचार

1. यांत्रिक शक्तिः

   • तनाव राहत:विशेष रूप से जहां केबल सैन्य उपकरणों से जुड़ा हुआ है, झुकने या खींचने से क्षति को रोकने के लिए कनेक्शन बिंदुओं पर तनाव राहत शामिल करें।
   • तन्य शक्तिःयह सुनिश्चित करें कि विधानसभा सैन्य उपयोग की भौतिक मांगों का सामना करने में सक्षम है, जिसमें तनाव, प्रभाव और संपीड़न शामिल हैं।

2. पर्यावरणीय सीलिंगः

   • जलरोधक:क्षेत्र संचालन के दौरान पानी के प्रवेश से बचाने के लिए IP67 या उससे अधिक रेटिंग के साथ, संयोजन को जलरोधक बनाया जाए।
   • तापमान प्रतिरोधःसामग्री को अत्यधिक तापमान, गर्म और ठंडे दोनों का सामना करने में सक्षम होना चाहिए, क्योंकि सैन्य अभियान कई प्रकार के वातावरण में हो सकते हैं।

3. सिग्नल अखंडता:

   • कम क्षमता और प्रतिरोधःऐसे कंडक्टर और इन्सुलेशन चुनें जो क्षमता और प्रतिरोध को कम करें, जिससे संकेत लंबी दूरी पर सटीक रूप से प्रेषित हों।
   • जमीनीकरण:विद्युत शोर से बचाने और संचार प्रणालियों की विश्वसनीयता सुनिश्चित करने के लिए ईएमसी परिरक्षण की उचित ग्राउंडिंग सुनिश्चित करें।

4. लचीलापन बनाम कठोरता:

   • संतुलित डिजाइन:संयोजन को उपयोग में आसानी के लिए पर्याप्त लचीला होना चाहिए जबकि क्षति को रोकने के लिए आवश्यक होने पर कठोरता बनाए रखना चाहिए। स्प्रिंग वायर इस संतुलन को प्राप्त करने में मदद करता है।

निर्माण प्रक्रिया

1. प्रोटोटाइप बनाना:

   • यांत्रिक शक्ति, लचीलापन और ईएमसी परिरक्षण प्रभावकारिता सहित असेंबली के प्रदर्शन का परीक्षण करने के लिए प्रोटोटाइप विकसित करें।प्रोटोटाइपिंग पूर्ण पैमाने पर उत्पादन से पहले डिजाइन को ठीक करने की अनुमति देता है.

2. असेंबलीः

   • केबल तैयार करना:टीपीयू जैकेट और आंतरिक तारों को आवश्यक लंबाई तक काटें और हटा दें, स्वच्छ और सटीक समापन सुनिश्चित करें।
   • परिरक्षण अनुप्रयोगःचयनित ईएमसी परिरक्षण (ब्रीडेड, फोइल या संयोजन) को संयोजन पर लागू करें, यह सुनिश्चित करें कि यह ठीक से ग्राउंड और एकीकृत है।
   • स्प्रिंग वायर एकीकरणःवसंत तार को संयोजन में शामिल करें, यह सुनिश्चित करें कि यह ठीक से संरेखित और टीपीयू जैकेट के अंदर सुरक्षित है।

3. ओवरमॉल्डिंग (वैकल्पिक):

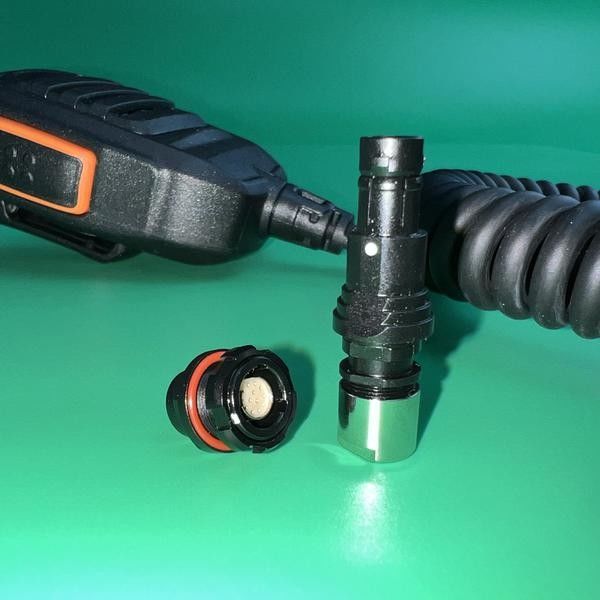

   • अतिरिक्त स्थायित्व और पर्यावरण संरक्षण के लिए, कनेक्टरों या केबल असेंबली के विशिष्ट भागों को टीपीयू या किसी अन्य संगत सामग्री के साथ ओवरमॉल्ड करने पर विचार करें।

4. परीक्षण:

   • विद्युत परीक्षण:यह सुनिश्चित करने के लिए परीक्षण करें कि संयोजन उचित विद्युत निरंतरता, इन्सुलेशन प्रतिरोध और संकेत अखंडता बनाए रखता है।
   • यांत्रिक परीक्षण:अत्यधिक तापमान और पर्यावरण के संपर्क सहित सिमुलेटेड सैन्य परिस्थितियों में लचीलापन, तन्यता शक्ति और स्थायित्व के लिए असेंबली का परीक्षण करें।

5. गुणवत्ता नियंत्रण:

   • यह सुनिश्चित करने के लिए कठोर गुणवत्ता नियंत्रण प्रक्रियाओं को लागू करें कि प्रत्येक केबल असेंबली सैन्य मानकों की सख्त आवश्यकताओं को पूरा करती है, जैसे कि पर्यावरण परीक्षण के लिए MIL-STD-810।

आवेदन

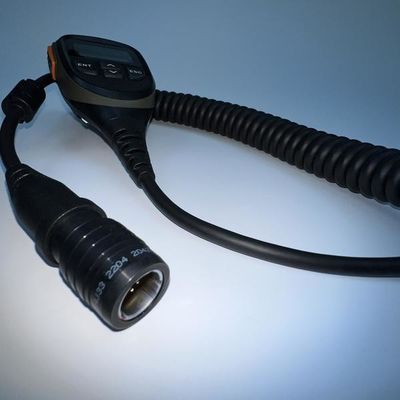

• संचार प्रणालियाँ:रेडियो, एंटीना और अन्य संचार उपकरणों में प्रयोग किया जाता है जहां विश्वसनीय संकेत संचरण महत्वपूर्ण है।
• हथियार प्रणालीःहथियार प्रणालियों के भीतर विभिन्न इलेक्ट्रॉनिक घटकों को जोड़ता है, जिसके लिए उच्च स्थायित्व और कठोर परिस्थितियों के प्रतिरोध की आवश्यकता होती है।
• फील्ड उपकरण:सैनिकों द्वारा उपयोग किए जाने वाले पोर्टेबल उपकरणों में विश्वसनीय कनेक्शन सुनिश्चित करता है, जिसमें जीपीएस इकाइयां, नाइट विजन उपकरण और अन्य सामरिक उपकरण शामिल हैं।

निष्कर्ष

एक TPU जैकेट, ईएमसी परिरक्षण और स्प्रिंग तार के साथ सैन्य अनुप्रयोगों के लिए डिज़ाइन किया गया एक केबल असेंबली आवश्यक स्थायित्व, लचीलापन,और मांग वाले वातावरण में आवश्यक संकेत अखंडताउच्च गुणवत्ता वाली सामग्रियों, सटीक विनिर्माण प्रक्रियाओं और गहन परीक्षणों पर ध्यान केंद्रित करके, आप एक ऐसा उत्पाद बना सकते हैं जो सैन्य उपयोग की सख्त आवश्यकताओं को पूरा करता है।
