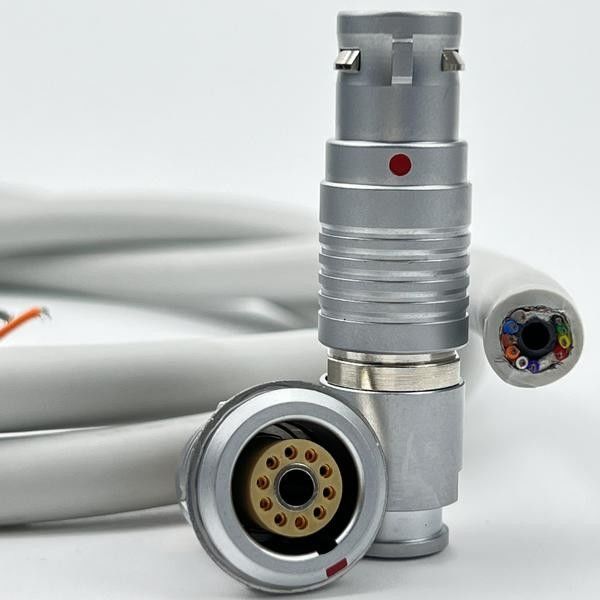

OEM एलईएमओ वायर कनेक्टर हार्नेस केबल असेंबली एयर सिग्नल कनेक्टिंग के लिए

मुख्य घटक और सामग्री

1. हवा और सिग्नल केबल:

   • वायु ट्यूबिंग:
     • सामग्रीःहवा के नलिकाओं के लिए मेडिकल ग्रेड सिलिकॉन या टीपीयू ट्यूब का प्रयोग करें। ये सामग्री लचीली, जैव संगत हैं, और नसबंदी प्रक्रियाओं का सामना कर सकती हैं।
     • दबाव रेटिंगःयह सुनिश्चित करें कि ट्यूब बिना झुकने या फटने के दंत उपकरण के वायु दबाव की आवश्यकताओं को संभाल सके।
   • सिग्नल तारः
     • कंडक्टर सामग्रीःउच्च चालकता और संकेत की अखंडता सुनिश्चित करने के लिए सिग्नल तारों के लिए तांबे या चांदी के चांदी का उपयोग करें।
     • इन्सुलेशनःचिकित्सा मानकों के अनुरूप एक इन्सुलेशन सामग्री का चयन करें, जैसे कि एफईपी (फ्लोराइज्ड एथिलीन प्रोपीलीन) या पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन), जो कि नसबंदी प्रक्रियाओं के लिए भी प्रतिरोधी हैं।

2. धातु पुश-प्लग कनेक्टर्सः

   • संगतता:कनेक्टरों को LEMO डिजाइनों के साथ संगत होना चाहिए, जो त्वरित संभोग और डीमैटिंग क्षमताओं के साथ सुरक्षित कनेक्शन प्रदान करते हैं।
   • सामग्रीःकनेक्टर्स के लिए उच्च गुणवत्ता वाले स्टेनलेस स्टील या एनोडाइज्ड एल्यूमीनियम का उपयोग करें ताकि स्थायित्व और संक्षारण प्रतिरोध सुनिश्चित हो सके।
   • संपर्क विन्यासःएलईएमओ संगत कनेक्टर अक्सर मिश्रित विन्यास की अनुमति देते हैं,दोनों तरल पदार्थ और विद्युत कनेक्शन समायोजित करने के लिए.
   • सील करना:कनेक्टरों में द्रवों के प्रवेश से बचाने के लिए आईपी रेटेड सीलिंग (जैसे, IP67) होनी चाहिए, जो दंत चिकित्सा वातावरण में महत्वपूर्ण है जहां द्रवों के संपर्क में आना आम है।

3. परिरक्षण:

   • ईएमसी सुरक्षाःविद्युत चुम्बकीय हस्तक्षेप (ईएमआई) से सिग्नल अखंडता की रक्षा करने के लिए एक एकीकृत परिरक्षण, जो जुड़े उपकरणों के विश्वसनीय संचालन को सुनिश्चित करता है।

डिजाइन संबंधी विचार

1. जैव संगतता और नसबंदी:

   • सामग्रीःयह सुनिश्चित करें कि उपयोग की जाने वाली सभी सामग्री, जिसमें केबल, कनेक्टर, और कोई भी चिपकने वाला या ओवरमोल्डिंग शामिल है, जैव संगत है और बार-बार नसबंदी के लिए उपयुक्त है।
   • नसबंदी संगतता:इकट्ठा करने के लिए दंत चिकित्सा में उपयोग किए जाने वाले सामान्य नसबंदी विधियों का सामना करने में सक्षम होना चाहिए, जैसे कि ऑटोक्लेविंग, बिना गिरावट के।

2. यांत्रिक स्थायित्व:

   • तनाव राहत:विशेष रूप से कनेक्टर्स के पास, बार-बार झुकने या खींचने से पहनने और फाड़ने से रोकने के लिए कनेक्शन बिंदुओं पर तनाव राहत सुविधाएं शामिल करें।
   • लचीलापन:दंत चिकित्सक के कार्यालय में आसानी से चलाने के लिए केबल संयोजन पर्याप्त लचीला होना चाहिए, बिना स्थायित्व पर समझौता किए।

3. पर्यावरणीय सीलिंगः

   • जलरोधक:सुनिश्चित करें कि कनेक्टर और केबल दोनों ही जलरोधक हों, IP67 रेटिंग या उससे अधिक के साथ, पानी, लार और अन्य तरल पदार्थों से बचाने के लिए जो दंत चिकित्सा वातावरण में पाए जाते हैं।
   • संक्षारण प्रतिरोध:नमी और सफाई एजेंटों के लगातार संपर्क के कारण, संयोजन को अपने अपेक्षित जीवनकाल के दौरान संक्षारण प्रतिरोधी होने के लिए डिज़ाइन किया जाना चाहिए।

निर्माण प्रक्रिया

1. प्रोटोटाइप बनाना:

   • वायु और संकेत संचरण, यांत्रिक स्थायित्व और एलईएमओ कनेक्टर्स के साथ संगतता के प्रदर्शन का परीक्षण करने के लिए प्रोटोटाइप विकसित करना।यह चरण पूर्ण पैमाने पर उत्पादन से पहले परिष्करण की अनुमति देता है.

2. असेंबलीः

   • केबल तैयार करना:हवा की नली और सिग्नल के तारों को काटकर तैयार करें, ताकि सटीक लंबाई और साफ समापन सुनिश्चित हो सके।
   • कनेक्टर एकीकरण:एलईएमओ संगत पुश-ट्रॉल कनेक्टर्स को संलग्न करें, सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करें। इसमें सिग्नल तारों को मिलाप या क्रिम करना और एयर ट्यूबिंग को सुरक्षित रूप से संलग्न करना शामिल हो सकता है।
   • ओवरमॉल्डिंग (वैकल्पिक):यदि आवश्यक हो तो अतिरिक्त तनाव राहत और पर्यावरण सीलिंग के लिए कनेक्टर्स के चारों ओर ओवरमोल्डिंग लागू करें।

3. परीक्षण:

   • विद्युत परीक्षण:यह सुनिश्चित करें कि सिग्नल चैनल उचित विद्युत निरंतरता और इन्सुलेशन प्रतिरोध बनाए रखें।
   • दबाव परीक्षण:वायु चैनलों को दबाव की अखंडता के लिए परीक्षण करें, यह सुनिश्चित करें कि वे परिचालन परिस्थितियों में लीक न हों।
   • यांत्रिक परीक्षण:अनुकरणीय उपयोग के तहत संयोजन की स्थायित्व का आकलन किया जाना चाहिए, जिसमें दोहराए गए संभोग और विघटन चक्र शामिल हैं।

4. गुणवत्ता नियंत्रण:

   • यह सत्यापित करने के लिए गुणवत्ता नियंत्रण उपायों को लागू करें कि प्रत्येक विधानसभा चिकित्सा मानकों को पूरा करती है और एक दंत पर्यावरण में अपेक्षित परिस्थितियों में विश्वसनीय रूप से कार्य करती है।

आवेदन

• दंत हैंडपीस:दंत उपकरण जो संचालन के लिए हवा और नियंत्रण या निगरानी के लिए विद्युत संकेतों दोनों की आवश्यकता होती है।
• मौखिक सिंचन उपकरण:सफाई या अन्य दंत चिकित्सा प्रक्रियाओं के लिए डिज़ाइन किए गए उपकरणों में द्रव और विद्युत दोनों संकेतों को प्रसारित करता है।
• दंत इमेजिंग उपकरण:इमेजिंग यंत्रों को जोड़ता है जिन्हें ठंडा करने या काम करने के लिए हवा और डेटा हैंडलिंग के लिए सिग्नल ट्रांसमिशन दोनों की आवश्यकता हो सकती है।

निष्कर्ष

दंत चिकित्सा के लिए डिज़ाइन किए गए केबल असेंबली जिसमें एलईएमओ-संगत धातु पुश-पुल कनेक्टर्स के साथ हवा और सिग्नल कनेक्शन शामिल हैं, टिकाऊ, लचीला और चिकित्सा मानकों के अनुरूप होना चाहिए।सामग्री का सावधानीपूर्वक चयन करके, मजबूत यांत्रिक डिजाइन सुनिश्चित करना, और गहन परीक्षण करना, आप एक विश्वसनीय उत्पाद बना सकते हैं जो दंत पेशेवरों की मांगों को पूरा करता है।
