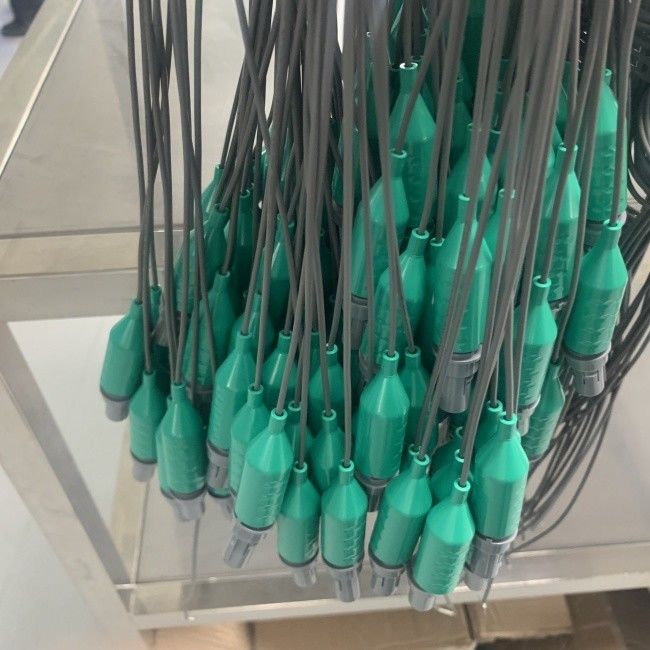

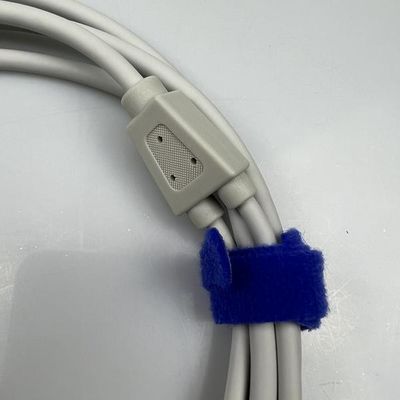

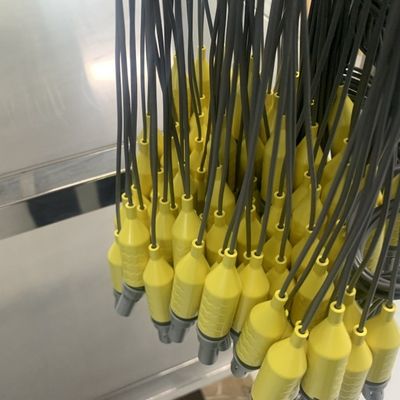

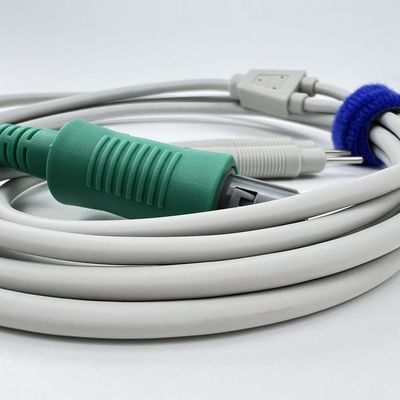

मेडिकल डिस्पोजेबल टीपीयू वायर हार्नेस केबल इलेक्ट्रिकल असेंबली ODM

मुख्य घटक और सामग्री

1. टीपीयू केबल:

   • लागत-प्रभावशीलता:टीपीयू एक लागत प्रभावी सामग्री है जो प्रदर्शन और सामर्थ्य के बीच एक अच्छा संतुलन प्रदान करती है, जो इसे डिस्पोजेबल अनुप्रयोगों के लिए उपयुक्त बनाती है।
   • लचीलापन:टीपीयू केबल लचीले होते हैं, जो चिकित्सा सेटिंग्स में उपयोग में आसानी सुनिश्चित करते हैं जहां केबल को रोगी या डिवाइस के साथ हिलने की आवश्यकता हो सकती है।
   • रासायनिक प्रतिरोध:टीपीयू सामान्य सफाई एजेंटों और कीटाणुनाशकों के प्रति प्रतिरोधी है, यह सुनिश्चित करता है कि निपटान से पहले आवश्यक होने पर केबल को साफ किया जा सकता है।
   • बायोकम्पैटिबिलिटी:सुनिश्चित करें कि टीपीयू सामग्री बायोकम्पैटिबल है और चिकित्सा मानकों, जैसे आईएसओ 10993, को पूरा करती है, ताकि रोगियों के संपर्क में आने पर सुरक्षा सुनिश्चित हो सके।

2. प्लास्टिक प्लग:

   • सामग्री:चिकित्सा-ग्रेड प्लास्टिक का उपयोग करें जो हल्का और सस्ता हो, लेकिन फिर भी इसके उपयोग के दौरान आवश्यक संख्या में कनेक्शन और डिस्कनेक्शन का सामना करने के लिए पर्याप्त टिकाऊ हो।
   • डिज़ाइन:प्लग को कनेक्ट और डिस्कनेक्ट करना आसान होना चाहिए, जिसमें सुरक्षित फिट सुनिश्चित करने के लिए एक सरल लॉकिंग तंत्र हो। यह उस चिकित्सा उपकरण के साथ भी संगत होना चाहिए जिससे यह कनेक्ट होगा।
   • ओवरमोल्डिंग (वैकल्पिक):अतिरिक्त तनाव से राहत प्रदान करने और स्थायित्व में सुधार करने के लिए प्लास्टिक प्लग को टीपीयू के साथ ओवरमोल्ड करने पर विचार करें।

3. कनेक्टर प्रकार:

   • डिस्पोजेबल कनेक्टर:ऐसे कनेक्टर चुनें जो एकल या सीमित उपयोग के लिए डिज़ाइन किए गए हों, यह सुनिश्चित करते हुए कि वे आवश्यक प्रदर्शन आवश्यकताओं को पूरा करते हुए भी किफायती हों।
   • संगतता:सुनिश्चित करें कि कनेक्टर मौजूदा चिकित्सा उपकरणों के साथ संगत है और आवश्यक विद्युत और यांत्रिक मानकों का पालन करता है।

डिज़ाइन विचार

1. चिकित्सा मानकों का अनुपालन:

   • आईएसओ 10993:सुनिश्चित करें कि केबल असेंबली में उपयोग की जाने वाली सभी सामग्री बायोकम्पैटिबल हैं और चिकित्सा उपकरणों के लिए आईएसओ 10993 मानकों को पूरा करती हैं।
   • आईईसी 60601:असेंबली को चिकित्सा उपकरणों में विद्युत सुरक्षा के लिए आईईसी 60601 मानकों का पालन करना चाहिए, जो सुरक्षित संचालन सुनिश्चित करता है।

2. सिंगल-यूज़ डिज़ाइन:

   • लागत प्रभावी विनिर्माण:गुणवत्ता बनाए रखते हुए लागत कम करने के लिए बड़े पैमाने पर उत्पादन के लिए डिज़ाइन को अनुकूलित करें। इंजेक्शन मोल्डिंग कम लागत पर प्लास्टिक घटकों की बड़ी मात्रा में उत्पादन करने का एक सामान्य तरीका है।
   • डिस्पोजेबिलिटी:सामग्री और डिज़ाइन को एकल उपयोग के बाद आसान निपटान की सुविधा देनी चाहिए, जो चिकित्सा अपशिष्ट नियमों का पालन करता है।

3. पर्यावरण सीलिंग:

   • बेसिक वॉटरप्रूफिंग:जबकि असेंबली डिस्पोजेबल है, इसे अभी भी तरल पदार्थों से बुनियादी सुरक्षा प्रदान करनी चाहिए, यह सुनिश्चित करते हुए कि यह अपने इच्छित उपयोग के दौरान कार्यात्मक रहे।
   • नसबंदी संगतता:असेंबली को उपयोग से पहले आवश्यक होने पर नसबंदी प्रक्रियाओं का सामना करने में सक्षम होना चाहिए, हालांकि एकल-उपयोग वाली वस्तुओं को अक्सर पहले से ही नसबंदी की जाती है।

4. विद्युत प्रदर्शन:

   • सिग्नल अखंडता:केबल को अपने उपयोग की अवधि के लिए पर्याप्त सिग्नल अखंडता बनाए रखनी चाहिए, जो डेटा या बिजली के विश्वसनीय संचरण को सुनिश्चित करता है।
   • कम लागत वाले कंडक्टर:कम लागत वाली प्रवाहकीय सामग्री का उपयोग करें जो अनावश्यक व्यय जोड़े बिना आवश्यक विद्युत आवश्यकताओं को पूरा करती है।

विनिर्माण प्रक्रिया

1. प्रोटोटाइपिंग:

   • असेंबली के प्रदर्शन का परीक्षण करने के लिए प्रोटोटाइप विकसित करें, जिसमें विद्युत कार्यक्षमता, लचीलापन और इसके इच्छित उपयोग के दौरान स्थायित्व शामिल है। प्रोटोटाइपिंग किसी भी डिज़ाइन दोष या लागत में कमी के क्षेत्रों की पहचान करने में मदद करता है।

2. असेंबली:

   • केबल तैयारी:आवश्यक लंबाई के लिए टीपीयू केबल को काटें और स्ट्रिप करें, बड़े पैमाने पर उत्पादन के लिए स्थिरता और सटीकता सुनिश्चित करें।
   • कनेक्टर अटैचमेंट:श्रम लागत को कम करने के लिए जहां संभव हो स्वचालित प्रक्रियाओं का उपयोग करके प्लास्टिक प्लग कनेक्टर्स को संलग्न करें।
   • ओवरमोल्डिंग (वैकल्पिक):यदि ओवरमोल्डिंग का उपयोग किया जाता है, तो केबल और प्लग के बीच कनेक्शन को मजबूत करने के लिए इसे इस चरण में लागू करें।

3. परीक्षण:

   • विद्युत परीक्षण:यह सुनिश्चित करने के लिए बुनियादी विद्युत परीक्षण करें कि निरंतरता, इन्सुलेशन प्रतिरोध और सिग्नल अखंडता आवश्यक मानकों को पूरा करते हैं।
   • यांत्रिक परीक्षण:कनेक्शन और डिस्कनेक्शन के दौरान असेंबली का स्थायित्व परीक्षण करें, यह सुनिश्चित करते हुए कि यह निपटान से पहले अपेक्षित उपयोग का सामना कर सकता है।

4. गुणवत्ता नियंत्रण:

   • बड़े उत्पादन संस्करणों में स्थिरता सुनिश्चित करने के लिए सुव्यवस्थित गुणवत्ता नियंत्रण प्रक्रियाओं को लागू करें, जो विद्युत कार्यक्षमता और यांत्रिक अखंडता जैसे प्रमुख प्रदर्शन संकेतकों पर ध्यान केंद्रित करते हैं।

अनुप्रयोग

• डिस्पोजेबल मॉनिटरिंग लीड:अल्पकालिक रोगी निगरानी के लिए उपयोग किया जाता है, जहां केबल को एकल उपयोग या थोड़े समय के बाद निपटाया जाता है।
• सिंगल-यूज़ मेडिकल डिवाइस:विभिन्न डिस्पोजेबल मेडिकल डिवाइस को मॉनिटरिंग या कंट्रोल सिस्टम से जोड़ता है।
• अस्थायी नैदानिक ​​उपकरण:उन उपकरणों में उपयोग किया जाता है जिन्हें नैदानिक ​​उद्देश्यों के लिए अस्थायी कनेक्शन की आवश्यकता होती है, जैसे ईसीजी या ईईजी लीड।

निष्कर्ष

प्लास्टिक प्लग और टीपीयू केबल के साथ एक कम लागत वाली डिस्पोजेबल मेडिकल केबल असेंबली एकल-उपयोग अनुप्रयोगों के लिए किफायती होने के साथ-साथ चिकित्सा मानकों को पूरा कर सकती है। लागत प्रभावी सामग्री, सुव्यवस्थित विनिर्माण प्रक्रियाओं और चिकित्सा मानकों के अनुपालन पर ध्यान केंद्रित करके, आप एक विश्वसनीय उत्पाद बना सकते हैं जो गुणवत्ता या सुरक्षा से समझौता किए बिना स्वास्थ्य सेवा प्रदाताओं की आवश्यकताओं को पूरा करता है।
