ईवी बैटरी नई ऊर्जा भंडारण कनेक्टर मजबूत यांत्रिक डिजाइन

बैटरी स्टोरेज सिस्टम, विशेष रूप से इलेक्ट्रिक वाहनों (ईवी) और नवीकरणीय ऊर्जा भंडारण जैसे नए ऊर्जा अनुप्रयोगों में उपयोग किए जाने वाले, विशेष कनेक्टर्स की आवश्यकता होती है जो उच्च शक्ति को संभाल सकें, सुरक्षा सुनिश्चित कर सकें और समय के साथ विश्वसनीय प्रदर्शन बनाए रख सकें। नए ऊर्जा सिस्टम में बैटरी स्टोरेज के लिए कनेक्टर्स को डिजाइन और चयन करने के लिए यहां एक विस्तृत मार्गदर्शिका दी गई है:

बैटरी स्टोरेज कनेक्टर्स की मुख्य विशेषताएं

1. उच्च करंट और वोल्टेज हैंडलिंग:

   • करंट रेटिंग:कनेक्टर्स को उच्च करंट को संभालने के लिए डिज़ाइन किया जाना चाहिए, जो अक्सर 50A से 300A से अधिक तक होता है, जो एप्लिकेशन पर निर्भर करता है।
   • वोल्टेज रेटिंग:इन कनेक्टर्स को उच्च वोल्टेज को संभालने में सक्षम होना चाहिए, आमतौर पर इलेक्ट्रिक वाहनों और बड़े ऊर्जा भंडारण सिस्टम में 400V से 1,000V तक।

2. सुरक्षा संबंधी विचार:

   • टच-प्रूफ डिज़ाइन:लाइव भागों के साथ आकस्मिक संपर्क को रोकने के लिए टच-प्रूफ संपर्कों को लागू करें, हैंडलिंग और रखरखाव के दौरान सुरक्षा सुनिश्चित करना।
   • लॉकिंग तंत्र:आकस्मिक डिस्कनेक्शन को रोकने के लिए सुरक्षित लॉकिंग तंत्र का उपयोग करें, जो उच्च-वोल्टेज अनुप्रयोगों में खतरनाक हो सकता है।
   • ध्रुवीकरण:कनेक्टर्स को ध्रुवीकृत करने के लिए डिज़ाइन करें, यह सुनिश्चित करते हुए कि उन्हें केवल सही ओरिएंटेशन में जोड़ा जा सकता है, रिवर्स ध्रुवीयता समस्याओं को रोकना।

3. थर्मल प्रबंधन:

   • गर्मी अपव्यय:उच्च करंट द्वारा उत्पन्न गर्मी को प्रबंधित करने के लिए कूलिंग फिन्स या उच्च तापीय चालकता वाली सामग्रियों जैसी सुविधाओं को शामिल करें।
   • तापमान रेटिंग:सुनिश्चित करें कि कनेक्टर्स बैटरी स्टोरेज सिस्टम में आम तापमान चरम सीमाओं के लिए रेट किए गए हैं, जो -40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस तक हो सकते हैं।

4. पर्यावरण प्रतिरोध:

   • सीलिंग:सुनिश्चित करें कि कनेक्टर्स में उच्च IP रेटिंग (जैसे, IP67 या IP68) है जो धूल, पानी और अन्य पर्यावरणीय कारकों से बचाता है।
   • संक्षारण प्रतिरोध:उन सामग्रियों और कोटिंग्स का उपयोग करें जो संक्षारण का प्रतिरोध करते हैं, खासकर उन वातावरणों में जहां कनेक्टर्स नमी या रसायनों के संपर्क में आ सकते हैं।

5. स्थायित्व और विश्वसनीयता:

   • उच्च मिलन चक्र:कनेक्टर्स को गिरावट के बिना बड़ी संख्या में मिलन और डिमेटिंग चक्रों का सामना करने के लिए डिज़ाइन करें, जो रखरखाव और सेवाक्षमता के लिए महत्वपूर्ण है।
   • कंपन और शॉक प्रतिरोध:सुनिश्चित करें कि कनेक्टर्स मजबूत हैं और ऑटोमोटिव और औद्योगिक वातावरण में विशिष्ट कंपन और झटकों का सामना कर सकते हैं।

6. उपयोग में आसानी:

   • त्वरित कनेक्ट/डिस्कनेक्ट:कनेक्टर्स को आसान और त्वरित मिलन और डिमेटिंग के लिए डिज़ाइन करें, जो कुशल असेंबली और रखरखाव के लिए आवश्यक है।
   • मॉड्यूलरिटी:मॉड्यूलर डिज़ाइनों पर विचार करें जो लचीले कॉन्फ़िगरेशन की अनुमति देते हैं, जिससे कनेक्टर्स विभिन्न सिस्टम और अनुप्रयोगों के अनुकूल हो जाते हैं।

बैटरी स्टोरेज के लिए कनेक्टर्स के प्रकार

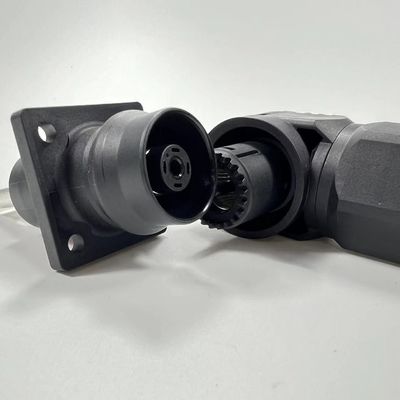

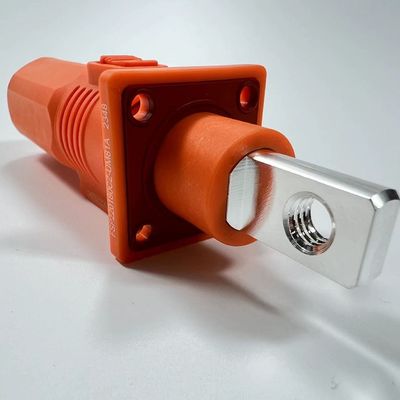

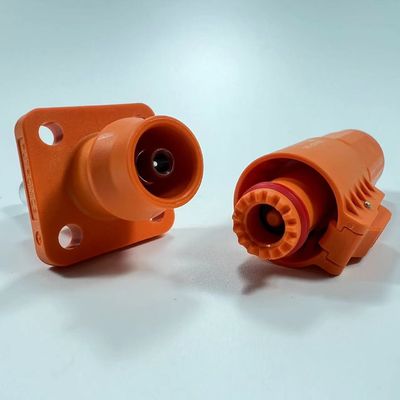

1. उच्च-वोल्टेज पावर कनेक्टर्स:

   • अनुप्रयोग:इलेक्ट्रिक वाहनों, ऊर्जा भंडारण प्रणालियों और उच्च-शक्ति चार्जिंग स्टेशनों में उपयोग किया जाता है।
   • विशेषताएं:इन कनेक्टर्स में आमतौर पर बड़े, मजबूत संपर्क होते हैं जो उच्च करंट और वोल्टेज को संभालने में सक्षम होते हैं, जिनमें सुरक्षित लॉकिंग तंत्र और पर्यावरणीय सीलिंग होती है।

2. मॉड्यूलर बैटरी इंटरकनेक्ट्स:

   • अनुप्रयोग:एक बड़े बैटरी पैक के भीतर बैटरी मॉड्यूल को जोड़ना।
   • विशेषताएं:ये कनेक्टर्स अक्सर मॉड्यूलर होते हैं, जो लचीले कॉन्फ़िगरेशन और आसान मापनीयता की अनुमति देते हैं। उन्हें विश्वसनीय विद्युत कनेक्शन प्रदान करना चाहिए और उच्च-वर्तमान पथों का समर्थन करना चाहिए।

3. बसबार कनेक्टर्स:

   • अनुप्रयोग:बैटरी पैक और ऊर्जा भंडारण प्रणालियों में समानांतर या श्रृंखला में बड़े बैटरी सेल या मॉड्यूल को जोड़ने के लिए उपयोग किया जाता है।
   • विशेषताएं:बसबार कनेक्टर्स को बहुत उच्च करंट को संभालने के लिए डिज़ाइन किया गया है और आमतौर पर तांबे या एल्यूमीनियम से बने होते हैं जिनमें बेहतर चालकता और संक्षारण प्रतिरोध के लिए सतहें चढ़ाई जाती हैं।

4. सिग्नल और संचार कनेक्टर्स:

   • अनुप्रयोग:बैटरी प्रबंधन सिस्टम (बीएमएस) और अन्य निगरानी और नियंत्रण कार्यों के लिए।
   • विशेषताएं:ये कनेक्टर्स बीएमएस और व्यक्तिगत बैटरी सेल या मॉड्यूल के बीच कम-शक्ति सिग्नल और डेटा ले जाते हैं, जिससे बैटरी पैक का सुरक्षित और कुशल संचालन सुनिश्चित होता है।

डिजाइन संबंधी विचार

1. सामग्री चयन:

   • कंडक्टर:उच्च-चालकता वाली सामग्रियों जैसे तांबे या तांबे के मिश्र धातुओं का उपयोग करें, अक्सर चांदी या टिन चढ़ाना के साथ चालकता और संक्षारण प्रतिरोध को बढ़ाने के लिए।
   • इंसुलेटर:उच्च तापमान का सामना कर सकने वाली और उत्कृष्ट विद्युत अलगाव प्रदान करने वाली उच्च-गुणवत्ता वाली इन्सुलेट सामग्री चुनें, जैसे पीबीटी, PA66, या लिक्विड क्रिस्टल पॉलिमर (LCP)।

2. अनुकूलन क्षमता:

   • अनुकूलित समाधान:कई बैटरी स्टोरेज अनुप्रयोगों में कनेक्टर्स की आवश्यकता होती है जो विशिष्ट वोल्टेज, करंट और यांत्रिक आवश्यकताओं के लिए अनुकूलित होते हैं। उन निर्माताओं के साथ काम करने पर विचार करें जो कस्टम डिज़ाइन सेवाएं प्रदान करते हैं।

3. मानकों का अनुपालन:

   • ऑटोमोटिव मानक:सुनिश्चित करें कि कनेक्टर्स प्रासंगिक ऑटोमोटिव मानकों को पूरा करते हैं, जैसे ISO 6469, जो इलेक्ट्रिक रोड वाहनों में सुरक्षा को नियंत्रित करता है।
   • औद्योगिक मानक:ऊर्जा भंडारण प्रणालियों के लिए, सुनिश्चित करें कि स्थिर, वाहन सहायक शक्ति और हल्के इलेक्ट्रिक रेल अनुप्रयोगों में उपयोग के लिए बैटरी के लिए UL 1973 जैसे मानकों का अनुपालन किया जाए।

परीक्षण और गुणवत्ता आश्वासन

1. विद्युत परीक्षण:

   • उच्च-वर्तमान परीक्षण:कनेक्टर की अधिकतम करंट को बिना महत्वपूर्ण वोल्टेज ड्रॉप या ओवरहीटिंग के संभालने की क्षमता को सत्यापित करें।
   • इंसुलेशन प्रतिरोध:उच्च वोल्टेज के तहत कोई खराबी नहीं होने के लिए इन्सुलेशन का परीक्षण करें।

2. यांत्रिक परीक्षण:

   • कंपन और शॉक परीक्षण:वास्तविक दुनिया की स्थितियों का अनुकरण करें ताकि यह सुनिश्चित हो सके कि कनेक्टर्स उन यांत्रिक तनावों का सामना कर सकते हैं जो उन्हें संचालन में मिलेंगे।
   • स्थायित्व परीक्षण:कनेक्टर्स की प्रदर्शन गिरावट के बिना बड़ी संख्या में मिलन चक्रों का सामना करने की क्षमता का आकलन करें।

3. पर्यावरण परीक्षण:

   • तापमान चक्र:यह सुनिश्चित करने के लिए कि वे विश्वसनीय रूप से प्रदर्शन करते हैं, कनेक्टर्स का चरम तापमान स्थितियों में परीक्षण करें।
   • प्रवेश सुरक्षा परीक्षण:पुष्टि करें कि कनेक्टर्स धूल और पानी प्रतिरोध के लिए अपनी रेटेड IP मानकों को पूरा करते हैं।

निष्कर्ष

नए ऊर्जा अनुप्रयोगों के लिए बैटरी स्टोरेज कनेक्टर्स को उच्च प्रदर्शन, सुरक्षा और स्थायित्व को जोड़ना चाहिए। उच्च-वर्तमान और उच्च-वोल्टेज हैंडलिंग क्षमताओं, मजबूत यांत्रिक डिजाइन और उद्योग मानकों के अनुपालन पर ध्यान केंद्रित करके, आप विश्वसनीय कनेक्टर्स बना सकते हैं जो आधुनिक ऊर्जा भंडारण प्रणालियों और इलेक्ट्रिक वाहनों की मांगों को पूरा करते हैं।
