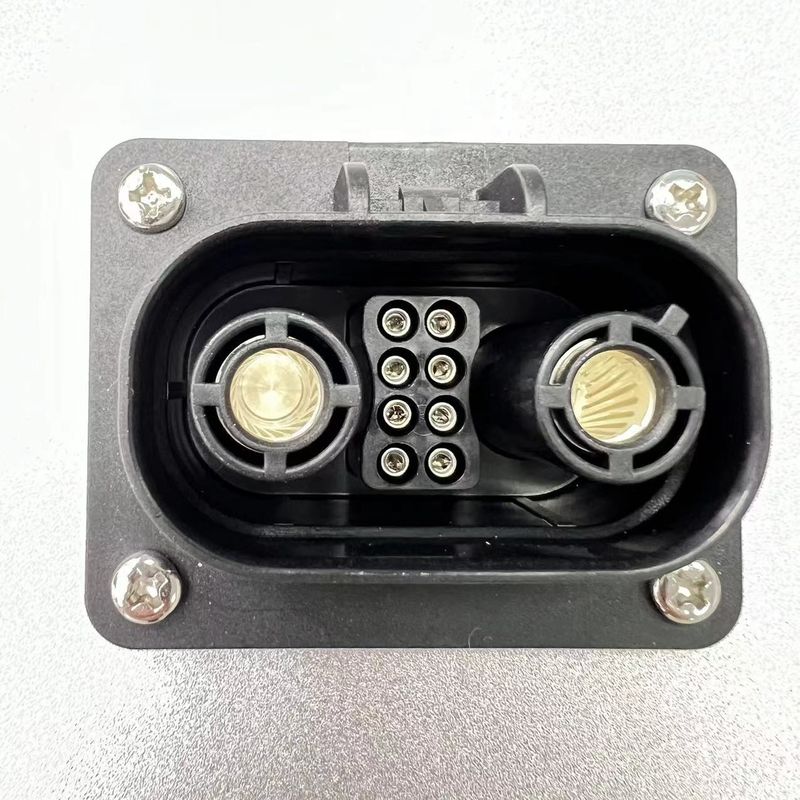

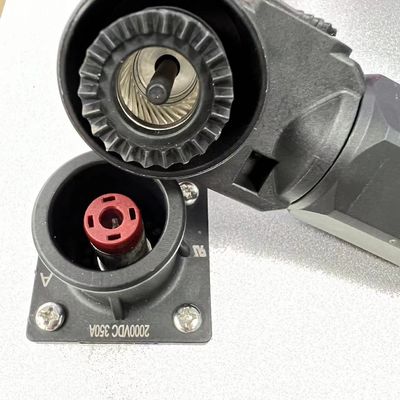

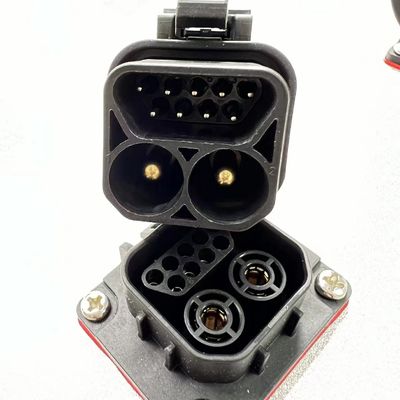

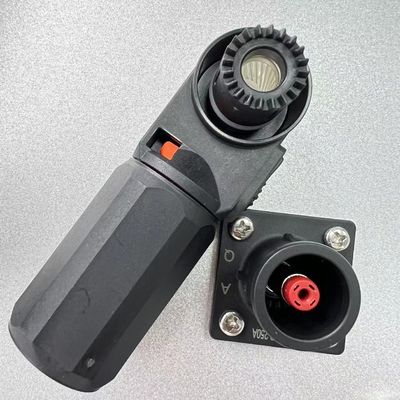

ईवी ऑटोमोटिव के लिए नया एनर्जी बैटरी स्टोरेज कनेक्टर एमएसडीएस प्रमाणित

ऑटोमोटिव बैटरी स्टोरेज में नई ऊर्जा प्रणालियों के लिए कनेक्टर डिज़ाइन करने में इलेक्ट्रिक वाहनों (ईवी) और ऊर्जा भंडारण प्रणालियों (ईएसएस) की मांग आवश्यकताओं को संभालने में सक्षम मजबूत, उच्च-प्रदर्शन कनेक्टर बनाना शामिल है। इन कनेक्टर्स को डिज़ाइन करने का एक तरीका यहां दिया गया है:

मुख्य घटक और सामग्री

1. कनेक्टर हाउसिंग:

   • सामग्री:उच्च तापमान प्रतिरोधी प्लास्टिक, जैसे पीबीटी (पॉलीब्यूटिलीन टेरेफ्थेलेट) या PA66 (पॉलीमाइड 66), अतिरिक्त ताकत और स्थायित्व के लिए फाइबरग्लास के साथ प्रबलित का उपयोग करें।
   • ज्वाला मंदता:हाउसिंग ज्वाला मंदक होना चाहिए, जो UL94 V-0 जैसे मानकों का अनुपालन करता हो, जो विद्युत दोषों की स्थिति में सुरक्षा सुनिश्चित करता है।
   • इंसुलेशन:शॉर्ट सर्किट को रोकने और उच्च-वोल्टेज अनुप्रयोगों में सुरक्षा सुनिश्चित करने के लिए उच्च विद्युत इन्सुलेशन गुणों को सुनिश्चित करें।

2. संपर्क:

   • सामग्री:उच्च चालकता वाले तांबे या तांबे के मिश्र धातुओं का उपयोग करें, जो संक्षारण प्रतिरोध और चालकता को बढ़ाने के लिए चांदी या सोने के साथ लेपित हों।
   • वर्तमान रेटिंग:ऑटोमोटिव बैटरी सिस्टम की विशिष्ट उच्च धाराओं को संभालने के लिए संपर्कों को डिज़ाइन करें, ऊर्जा हानि को कम करने के लिए कम संपर्क प्रतिरोध सुनिश्चित करें।
   • स्थायित्व:संपर्कों को उच्च मिलन चक्रों के लिए डिज़ाइन किया जाना चाहिए, जिसमें समय के साथ लगातार संपर्क दबाव बनाए रखने के लिए मजबूत स्प्रिंग तंत्र हों।

3. सीलिंग:

   • आईपी रेटिंग:कम से कम IP67 रेटिंग का लक्ष्य रखें ताकि यह सुनिश्चित हो सके कि कनेक्टर धूल-रोधी और जलरोधक हैं, जो ऑटोमोटिव अनुप्रयोगों के कठोर वातावरण में उपयोग के लिए उपयुक्त हैं।
   • गैस्केट:कनेक्टर को सील करने और पानी, धूल और अन्य दूषित पदार्थों के प्रवेश को रोकने के लिए सिलिकॉन या ईपीडीएम (एथिलीन प्रोपलीन डायन मोनोमर) गैस्केट का उपयोग करें।

4. थर्मल प्रबंधन:

   • गर्मी अपव्यय:उच्च धाराओं द्वारा उत्पन्न गर्मी को प्रबंधित करने के लिए, फिन या थर्मल प्रवाहकीय सामग्री जैसी गर्मी अपव्यय में सहायता करने वाली डिज़ाइन सुविधाओं को शामिल करें।
   • तापमान प्रतिरोध:सुनिश्चित करें कि सभी सामग्री ऑटोमोटिव वातावरण में आम तापमान में उतार-चढ़ाव का सामना कर सकती हैं, अत्यधिक ठंड से लेकर उच्च गर्मी तक।

डिज़ाइन विचार

1. उच्च वोल्टेज और वर्तमान हैंडलिंग:

   • वोल्टेज रेटिंग:ईवी बैटरी (जैसे, 400V से 800V) में आमतौर पर उपयोग किए जाने वाले उच्च वोल्टेज को संभालने के लिए कनेक्टर डिज़ाइन करें।
   • वर्तमान हैंडलिंग:सुनिश्चित करें कि कनेक्टर ऑटोमोटिव पावरट्रेन द्वारा आवश्यक उच्च धाराओं को संभाल सकते हैं, जो संभावित रूप से 200A से अधिक हो सकते हैं।

2. सुरक्षा विशेषताएं:

   • टच-प्रूफ डिज़ाइन:लाइव भागों के साथ आकस्मिक संपर्क से बचाने के लिए टच-प्रूफ डिज़ाइन लागू करें, हैंडलिंग और रखरखाव के दौरान सुरक्षा सुनिश्चित करें।
   • लॉकिंग तंत्र:आकस्मिक वियोग को रोकने के लिए सुरक्षित लॉकिंग तंत्र का उपयोग करें, जो उच्च-शक्ति अनुप्रयोगों में विनाशकारी हो सकता है।
   • ध्रुवीकरण:कनेक्टर को ध्रुवीकृत करने के लिए डिज़ाइन करें, यह सुनिश्चित करते हुए कि उन्हें केवल सही ओरिएंटेशन में जोड़ा जा सकता है, जिससे रिवर्स ध्रुवता को रोका जा सके।

3. कंपन और शॉक प्रतिरोध:

   • मजबूत डिज़ाइन:कनेक्टर को ऑटोमोटिव वातावरण में आम कंपन और झटके का सामना करने के लिए डिज़ाइन किया जाना चाहिए, जो वाहन के जीवनकाल में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
   • तनाव से राहत:यांत्रिक तनाव के कारण केबलों और संपर्कों को होने वाले नुकसान को रोकने के लिए तनाव से राहत की सुविधाएँ शामिल करें।

4. उपयोग में आसानी:

   • त्वरित कनेक्ट/डिस्कनेक्ट:ऑटोमोटिव उत्पादन में कुशल असेंबली और रखरखाव के लिए महत्वपूर्ण, आसान और त्वरित मिलन और डिमेटिंग के लिए कनेक्टर डिज़ाइन करें।
   • एर्गोनॉमिक्स:कनेक्टर को संभालने के एर्गोनॉमिक्स पर विचार करें, खासकर ऑटोमोटिव बैटरी डिब्बों के विशिष्ट सीमित स्थानों में।

विनिर्माण प्रक्रिया

1. प्रोटोटाइपिंग:

   • विद्युत, यांत्रिक और थर्मल प्रदर्शन का परीक्षण करने के लिए प्रोटोटाइप विकसित करें। प्रोटोटाइपिंग बड़े पैमाने पर उत्पादन में जाने से पहले डिज़ाइन के अनुकूलन की अनुमति देता है।

2. असेंबली:

   • सटीक मोल्डिंग:लगातार गुणवत्ता और आयामी सटीकता सुनिश्चित करने के लिए कनेक्टर हाउसिंग के लिए सटीक इंजेक्शन मोल्डिंग का उपयोग करें।
   • संपर्क असेंबली:सुरक्षित कनेक्शन और लगातार संपर्क दबाव सुनिश्चित करने के लिए सावधानी से संपर्कों को इकट्ठा करें।

3. परीक्षण:

   • विद्युत परीक्षण:वर्तमान हैंडलिंग, वोल्टेज रेटिंग और इन्सुलेशन प्रतिरोध को सत्यापित करने के लिए परीक्षण करें। सुनिश्चित करें कि कनेक्टर लोड के तहत विश्वसनीय रूप से प्रदर्शन करते हैं।
   • पर्यावरण परीक्षण:कनेक्टर को पानी, धूल, कंपन और तापमान चरम सीमाओं के प्रतिरोध के लिए परीक्षण करें, यह सुनिश्चित करते हुए कि वे ISO 16750 जैसे ऑटोमोटिव मानकों को पूरा करते हैं।
   • यांत्रिक परीक्षण:बार-बार मिलन चक्रों के तहत कनेक्टर्स के स्थायित्व का मूल्यांकन करें, यह सुनिश्चित करते हुए कि वे समय के साथ प्रदर्शन बनाए रखते हैं।

4. गुणवत्ता नियंत्रण:

   • यह सुनिश्चित करने के लिए कड़े गुणवत्ता नियंत्रण प्रक्रियाओं को लागू करें कि प्रत्येक कनेक्टर ऑटोमोटिव अनुप्रयोगों के लिए आवश्यक विशिष्टताओं को पूरा करता है।

अनुप्रयोग

• इलेक्ट्रिक वाहन (ईवी) बैटरी पैक:बैटरी मॉड्यूल, पावर इलेक्ट्रॉनिक्स और चार्जिंग सिस्टम के बीच उच्च-शक्ति कनेक्शन के लिए उपयोग किए जाने वाले कनेक्टर।
• ऊर्जा भंडारण प्रणाली (ईएसएस):ऊर्जा भंडारण के लिए उपयोग की जाने वाली स्थिर बैटरी प्रणालियों के लिए कनेक्टर, जहां उच्च शक्ति और विश्वसनीय कनेक्शन महत्वपूर्ण हैं।
• पावर वितरण:ईवी के भीतर बिजली के वितरण में उपयोग किए जाने वाले कनेक्टर, विभिन्न उच्च-वोल्टेज घटकों को जोड़ते हैं।

निष्कर्ष

नई ऊर्जा प्रणालियों में ऑटोमोटिव बैटरी स्टोरेज के लिए कनेक्टर्स को उच्च वोल्टेज और वर्तमान हैंडलिंग क्षमताओं, मजबूत सुरक्षा सुविधाओं और पर्यावरणीय स्थायित्व के साथ डिज़ाइन किया जाना चाहिए। इन प्रमुख क्षेत्रों पर ध्यान केंद्रित करके, आप ऐसे कनेक्टर बना सकते हैं जो आधुनिक इलेक्ट्रिक वाहनों और ऊर्जा भंडारण प्रणालियों की मांग आवश्यकताओं को पूरा करते हैं, सुरक्षा, विश्वसनीयता और प्रदर्शन सुनिश्चित करते हैं।
